一. 概 述
1.灭火剂气体简介：
IG541混合气体灭火剂是一种无色、无味、无毒、不导电的纯“绿色”压缩气体，它由大气中存在的气体—氮气、氩气和二氧化碳混合而成，原料非常丰富，灭火过程中不影响人的视野且不产生温差和腐蚀性分解物，灭火剂的释放只是将来自大自然的气体放回大自然,既没有臭氧耗损潜能值(ODP),也不会产生“温室效应”，更不会产生损害大气的化学物质，不会造成诸如卤代烷及其替代灭火剂在灭火过程中伴生的毒性问题，是一种理想的灭火剂，适用在经常有人工作的场所。
2.灭火剂的灭火原理：
IG541混合气体的灭火原理主要是以降低氧气浓度（15%以下）来达到不支持燃烧实现灭火。其用于全淹没方式能扑灭封闭空间的A类表面火灾，B类易燃液体火灾以及带电电气设备火灾。
3. 应用场所：
电子计算机房、通讯机房、变压器室、电器开关和配电室、发电机房、浸油槽、烘干设备、喷漆间、电器仪表室、控制中心、图书馆和档案库、文物资料珍藏库等。
二. 系统技术参数 及灭火系统动作原理
1. 系统技术参数：
IG541混合气体灭火剂由52％±4％的氮气、40％±4％的氩气和8％+1％-0.0％
的二氧化碳混合而成的灭火剂，密度略大于空气。
表1. 混合气体成分及质量指标
主要成分 | 氮气（N2） | 氩气（Ar） | 二氧化碳（CO2） |
各成分纯度要求 | >99.9% | >99.9% | >99.5% |
各成分含水量要求 | <5ppm | <4ppm | <10ppm |
各成分含氧量要求 | <3ppm | <3ppm | <10ppm |
系统执行企业标准 | GB25972-2010《气体灭火系统及零部件性能要求和试验方法》 | ||
使用环境温度 ℃ | 0～50 | ||
工作 压力 | 公称工作压力（20℃）MPa | 15 | |
最 大工作压力（20℃）MPa | 17.2 | ||
最小工作压力（20℃）MPa | 13.6 | ||
储瓶容积 L | 80 | 90 | |
储瓶充装量（20℃）m3 | 12 | 13.5 | |
系统工作电压 | 220V AC，24V DC | ||
系统启动方式 | 电气自动, 电气手动，机械应急启动 | ||
灭火 浓度 | 灭A类固体表面火灾 | 28.1% | |
灭B类液体火灾 | 33.8% | ||
设计 浓度 | 灭A类固体表面火灾 | 36.5% | |
灭B类液体火灾 | 43.9% | ||
在有人工作场所的设计浓度 | 37.5～43% | ||
2.灭火系统动作原理

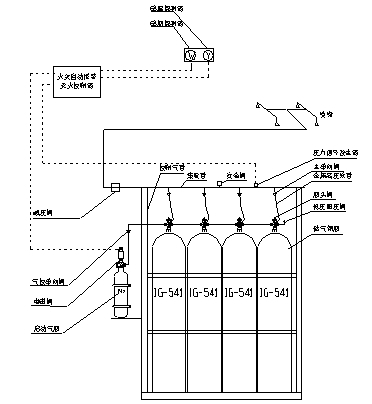

1.系统组成:
（1）组合分配系统：本系统即多个保护区共设一套系统，对整体实行综合保护，但不具备对各个保护区同时灭火的功能。
（2）单元独立系统，即一个保护区设立一套系统。用于有特殊要求场所的单独保护区。

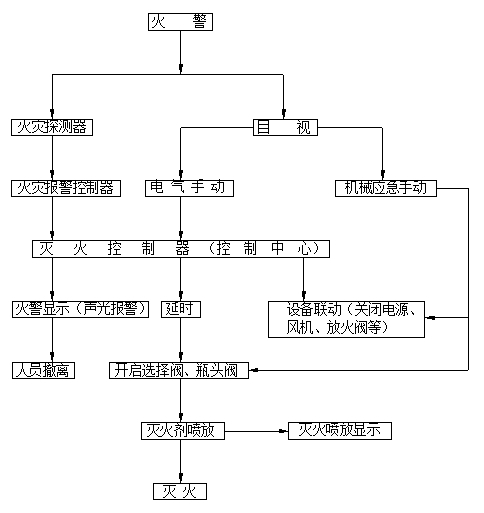

2．系统控制方式
本公司生产的IG541混合气自动灭火系统具有自动、电气手动及机械应急启动三种控制功能。
1)自动控制———将灭火控制器上的控制方式选择键置于“自动”位置。当保护区的火灾探测器发出火灾信号时，报警控制盘会自动发出声光报警，同时发出联动指令，关闭联锁设备（如关闭通风空调，防火卷帘门等），经过预先设定的30秒延时时间后，输出启动灭火系统信号，使对应保护区的电磁启动瓶组打开，启动气体释放后打开相应的选择阀和灭火剂瓶组，释放灭火剂，实施灭火。
2)手动控制———将灭火控制器上的控制方式选择键置于“手动”位置。当保护区的火灾探测器发出火灾信号时，报警控制盘会自动发出声光报警，同时发出联动指令，关闭联锁设备（如关闭通风空调，防火卷帘门等），但不会输出启动灭火系统信号，此时需要经值班人员确认火灾后，按下灭火控制器上的手动按钮，或保护区外的紧急启动按钮，即可按自动程序打开启动瓶及灭火剂储瓶，释放灭火剂，实施灭火。
3)机械应急操作控制————当防护区发生火灾时，因控制系统出现故障不能启动灭火系统，此时由人员确认火警，通知人员撤离现场，人为关闭联动设备，拔出储瓶间内对应防护区启动瓶组上的手动保险销，用力压下手动按钮，即可使启动瓶组阀门开启，启动该系统。如启动气路系统也失效的情况下，可直接用手扳开火灾保护区相应的选择阀上的转臂杆，再逐个手动打开相对应的灭火剂储气瓶上的容器阀，释放灭火剂，实施灭火。
